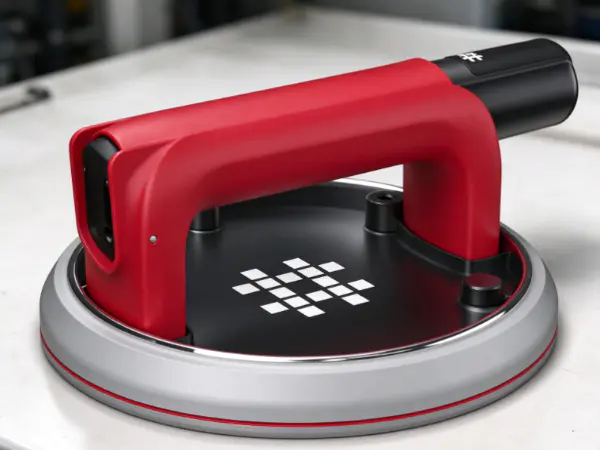

¿Por qué se utilizan ventosas grandes para manipular paneles anchos?

1. ¿Cómo manejan las ventosas grandes los paneles anchos?

El principio básico detrás de una ventosa es simple. Cuando la copa forma un sello contra una superficie adecuada, se elimina el aire del espacio entre la copa y la pieza de trabajo. La diferencia de presión entre el interior de la taza y la atmósfera circundante crea una fuerza que ayuda a mantener el panel en su lugar.

Para paneles anchos, el tamaño y la disposición de las copas influyen en cómo se distribuye esta fuerza. Una taza pequeña puede ser suficiente para un objeto compacto, pero una pieza de trabajo ancha a menudo requiere un enfoque diferente. Las copas más grandes pueden establecer contacto sobre áreas más amplias, mientras que se pueden disponer múltiples copas para soportar diferentes secciones del panel.

Esta disposición ayuda al sistema de manipulación a mantener el contacto cuando se levanta o transfiere el panel. La capacidad de retención real depende de varias condiciones, incluido el vacío disponible, el área de sellado efectiva, la superficie del panel y la dirección del movimiento.

Las dimensiones del panel también importan. Una hoja ancha puede parecer rígida cuando se apoya sobre una mesa plana, pero puede doblarse o vibrar cuando se levanta desde un número limitado de puntos. Una disposición adecuada de la copa ayuda a reducir las áreas sin apoyo y facilita el control del movimiento.

El objetivo no es simplemente fijar una taza grande a un panel grande. Todo el dispositivo de agarre debe adaptarse a la pieza de trabajo y al movimiento realizado. El tamaño de la copa, el espaciado, la superficie de contacto y la dirección de elevación contribuyen al resultado.

2. ¿Por qué es importante el área de contacto al levantar paneles anchos?

El área de contacto juega un papel importante en cómo un sistema de manipulación por vacío soporta un panel. Los materiales anchos pueden resultar difíciles de mover porque su peso y forma imponen exigencias diferentes a la disposición de agarre.

Las ventosas proporcionan un área de sellado más amplia que las copas más pequeñas de diseño similar. En condiciones adecuadas, un área efectiva mayor puede generar una fuerza de sujeción mayor con la misma diferencia de presión. Esto puede resultar útil cuando se manipulan paneles sustanciales que necesitan un soporte seguro durante el levantamiento y posicionamiento.

Sin embargo, el diámetro de la copa por sí solo no determina si un panel se puede levantar de manera segura. La superficie debe permitir un sellado fiable y la copa debe ser adecuada para el material. Una copa grande que no puede sellar contra una superficie texturizada, curvada o porosa puede tener un mal desempeño a pesar de su tamaño.

La distribución de contactos es otra consideración importante. Cuando un panel ancho se apoya solo en unos pocos puntos, las secciones entre esos puntos pueden sufrir flexión. Esto puede ser un problema con el vidrio fino, las láminas de metal livianas, los tableros decorativos y otros materiales que pueden deformarse por su propio peso.

El uso de copas del tamaño adecuado en ubicaciones adecuadas ayuda al sistema de manipulación a sostener el panel de una manera más controlada. La disposición debe tener en cuenta la forma, rigidez, centro de gravedad y movimiento esperado del panel.

Para los fabricantes, esto significa seleccionar copas basándose en la tarea de manipulación completa en lugar de elegir la opción más grande disponible. Un diseño equilibrado puede resultar más útil que simplemente aumentar el diámetro de cada taza.

3. ¿Qué paneles anchos se pueden manipular con ventosas grandes?

Las ventosas se utilizan con muchos tipos de paneles, pero la idoneidad de una ventosa en particular depende del material y las características de su superficie. Diferentes piezas de trabajo requieren diferentes métodos de agarre.

El vidrio es una aplicación familiar porque su superficie puede proporcionar un área de sellado adecuada. Las copas grandes pueden ayudar a mover láminas anchas sin necesidad de que las abrazaderas presionen sus bordes. Aun así, el vidrio debe estar libre de condiciones que impidan un sellado adecuado y el dispositivo de elevación debe tener en cuenta la posibilidad de rotura.

Las láminas de metal presentan un desafío diferente. Algunos son rígidos, mientras que otros pueden flexionarse o desarrollar deformaciones no deseadas durante el movimiento. La colocación de la copa debe reflejar la forma y rigidez de la lámina en lugar de depender de una disposición uniforme para cada pieza de trabajo.

Los paneles a base de madera y ciertos materiales compuestos pueden contener poros o acabados texturizados. El aire puede atravesar algunas superficies o interferir con el sellado. En estos casos, el diseño de la copa y la compatibilidad de los materiales adquieren especial importancia.

Las láminas de plástico y los paneles decorativos pueden ser livianos pero flexibles. Una carga local excesiva puede cambiar su forma o dejar marcas. Un sistema de agarre adecuado debería soportar el material sin crear tensiones innecesarias.

No existe un diseño único de ventosa que se adapte a todos los paneles. Los fabricantes deben considerar la superficie, el peso, la rigidez, el acabado y la ruta de manipulación de la pieza de trabajo antes de seleccionar una solución.

4. ¿Pueden las ventosas grandes reducir los daños durante la manipulación de paneles?

Los daños en la superficie son una preocupación persistente al mover paneles anchos. Los rayones, las marcas de presión, los bordes desconchados y las deformaciones no deseadas pueden afectar la apariencia o la usabilidad de un producto terminado. El riesgo aumenta cuando los trabajadores o las máquinas necesitan reposicionar el mismo panel varias veces durante la producción.

Las ventosas pueden ayudar a reducir algunos de estos riesgos al agarrar el panel a través del contacto con la superficie en lugar de depender de mandíbulas rígidas alrededor de sus bordes. Esto es útil cuando la sujeción de los bordes es difícil o cuando los bordes deben permanecer accesibles para su posterior procesamiento.

Una copa correctamente seleccionada también puede evitar parte del contacto concentrado asociado con puntos de agarre estrechos. Cuando el material de la copa es compatible con la pieza de trabajo, la superficie de contacto puede ayudar a proteger acabados delicados durante el movimiento.

El beneficio depende de cómo se diseña y mantiene el sistema. El polvo, las partículas pequeñas, los labios de la copa dañados o los materiales de contacto inadecuados pueden dejar marcas o interferir con el sellado. Una copa que se desplaza sobre la superficie también puede causar abrasión, particularmente cuando la pieza de trabajo tiene un recubrimiento sensible.

Los fabricantes deben considerar la secuencia de manipulación completa. Es posible que sea necesario levantar, rotar, transferir y colocar un panel sobre otra superficie. Cada movimiento introduce diferentes fuerzas y oportunidades de daño por contacto.

Un posicionamiento cuidadoso, superficies de contacto limpias, movimientos controlados y materiales de copa adecuados contribuyen a la protección de la superficie. Las ventosas grandes pueden permitir un manejo más suave, pero no eliminan la necesidad de inspección y procedimientos operativos adecuados.

5. ¿Cómo respaldan las grandes ventosas las líneas de producción automatizadas?

Los procesos de fabricación a menudo requieren que los paneles se muevan entre las estaciones de corte, conformado, inspección, ensamblaje y empaque. Cuando estas transferencias dependen en gran medida del levantamiento manual, el flujo de trabajo puede resultar difícil de coordinar. Los paneles grandes pueden resultar difíciles de agarrar y sus dimensiones pueden limitar las posiciones de agarre disponibles.

Los equipos de manipulación por vacío ofrecen una manera de conectar estas operaciones. Los vasos grandes se pueden montar en marcos de elevación, brazos robóticos u otros dispositivos de manipulación. El equipo agarra un panel, lo mueve a lo largo de una trayectoria definida y lo suelta en la posición deseada.

Este enfoque es útil cuando la producción implica movimientos repetidos de piezas de trabajo similares. Una vez que la disposición de agarre se ha diseñado para la tarea, se puede repetir el mismo movimiento básico con menos dependencia del posicionamiento manual.

La disposición de las copas es particularmente importante en aplicaciones automatizadas. Un panel ancho puede requerir soporte en varios lugares para evitar movimientos no deseados. Si las copas están demasiado juntas, algunas secciones pueden quedar mal apoyadas. Si se colocan sin considerar el centro de gravedad, el panel puede inclinarse durante el levantamiento.

La automatización también introduce la necesidad de coordinar el agarre y la liberación. El sistema debe establecer condiciones de vacío adecuadas antes de levantar y confirmar que la pieza de trabajo permanece segura durante todo el traslado. Liberar el panel en la ubicación correcta es igualmente importante, especialmente cuando debe alinearse con una mesa de corte o un accesorio de ensamblaje.

Por tanto, las ventosas pueden servir como interfaz entre una pieza de trabajo y un dispositivo de manipulación automatizado. Su contribución va más allá de la capacidad de elevación. Ayudan a que el movimiento del panel sea repetible y compatible con el proceso de producción circundante.

6. ¿Qué factores deben considerar los fabricantes al elegir ventosas grandes?

Seleccionar ventosas grandes implica más que comparar tamaños. Una opción adecuada debe coincidir con el material, el equipo de manipulación y las condiciones en las que se moverá el panel.

Varios factores merecen atención durante el proceso de selección.

Peso y dimensiones del panel.

El peso total del panel influye en la fuerza de sujeción requerida, mientras que sus dimensiones afectan cómo se distribuye ese peso. Es posible que los paneles anchos necesiten colocar varias copas para controlar la flexión, la inclinación y el movimiento durante el levantamiento.

Condición de la superficie

Las superficies lisas y limpias generalmente permiten un sellado más fácil que los materiales porosos o con mucha textura. Los revestimientos, el polvo, la humedad y las irregularidades de la superficie pueden cambiar las condiciones de contacto. Se debe considerar la pieza de trabajo real en lugar de confiar únicamente en el nombre del material.

Material de la taza

Las ventosas están hechas de diferentes materiales para adaptarse a diferentes condiciones de contacto. Algunas aplicaciones requieren flexibilidad, mientras que otras dan mayor importancia a la resistencia al desgaste o la compatibilidad con superficies sensibles. El material seleccionado debe adaptarse tanto al panel como al entorno de trabajo.

arreglo de copa

La cantidad y ubicación de las copas afectan la forma en que se sostiene el panel. Una disposición equilibrada debe tener en cuenta el centro de gravedad, la rigidez del panel y la dirección en la que se levantará o girará.

Movimiento y orientación

Levantar un panel verticalmente crea demandas diferentes a moverlo horizontalmente o rotarlo durante la transferencia. La disposición de agarre debe adaptarse a todo el recorrido del movimiento, incluidas la aceleración, la parada y los cambios de orientación.

Acceso de mantenimiento

Las copas necesitan una inspección periódica para detectar desgaste, contaminación y daños. Un diseño que permita una fácil inspección y reemplazo puede simplificar el mantenimiento de rutina y ayudar a reducir las interrupciones inesperadas.

Estos factores deben evaluarse juntos. Una copa puede adaptarse a la superficie pero aún así no ser adecuada para el peso o el movimiento del panel. Asimismo, un dispositivo de agarre que funcione durante un levantamiento estacionario puede no proporcionar un control adecuado cuando se gira la pieza de trabajo.

Por esta razón, los fabricantes deben evaluar la tarea de manipulación completa antes de finalizar el diseño de la copa.

7. ¿Por qué es importante el mantenimiento de las ventosas de vacío grandes?

Las ventosas son componentes de contacto, por lo que su condición afecta directamente su capacidad para formar y mantener un sello. Incluso un sistema bien diseñado puede volverse poco confiable cuando la superficie de la copa está desgastada, contaminada o dañada.

Los vasos grandes se pueden utilizar repetidamente en entornos donde haya polvo, aceite, partículas metálicas y otros residuos. Estas sustancias pueden interferir con el contacto entre el borde de la copa y el panel. Un borde de sellado dañado puede permitir la entrada de aire, reduciendo el vacío disponible para sujetar la pieza de trabajo.

La inspección de rutina ayuda a identificar estos problemas antes de que afecten la producción. Los operadores pueden verificar la superficie de la copa, confirmar que el área de contacto esté limpia y buscar signos de grietas, deformaciones o desgaste desigual. Las líneas de vacío y los accesorios circundantes también requieren atención porque las fugas pueden originarse fuera de la propia copa.

Las prácticas de mantenimiento deben reflejar los materiales que se manipulan. El procesamiento del vidrio puede requerir una limpieza cuidadosa para evitar que las partículas rayen la superficie. Los entornos donde se trabaja metal pueden introducir aceites o residuos, mientras que el procesamiento de madera puede producir polvo que se acumula alrededor del área de sellado.

Las decisiones de reemplazo no deben depender únicamente de si una copa parece visiblemente dañada. Los cambios en el rendimiento del sellado, la pérdida repetida de vacío o un agarre inconsistente pueden indicar que el componente necesita una inspección adicional.

Una rutina de mantenimiento planificada también facilita el seguimiento de los problemas recurrentes. Si las copas se desgastan rápidamente o pierden su sello en ciertos paneles, el problema puede estar relacionado con la compatibilidad del material, la preparación de la superficie o la disposición de manipulación, más que con la copa únicamente.

El cuidado regular ayuda a mantener condiciones de agarre predecibles y respalda un movimiento más seguro de paneles anchos durante toda la producción.

8. ¿Podrían las ventosas grandes cambiar la forma en que se manejan los paneles anchos?

El uso cada vez mayor de la automatización está cambiando la forma en que los fabricantes mueven piezas de trabajo grandes. La manipulación de paneles ya no se limita a levantar un material de una superficie y colocarlo en otra. En muchos entornos de producción, un mismo panel debe pasar por varias operaciones manteniendo su posición, acabado y condición estructural.

Las ventosas ofrecen una opción para satisfacer estas demandas. Sus amplias áreas de contacto pueden soportar piezas de trabajo adecuadas, mientras que sus diseños flexibles permiten a los fabricantes adaptar las disposiciones de agarre a diferentes formas de paneles y requisitos de producción.

Su utilidad también depende del equipamiento circundante. Una ventosa debe funcionar con el marco de elevación, el suministro de vacío, el sistema de control y el mecanismo de liberación. Cuando estos elementos coinciden correctamente, el movimiento del panel puede resultar más fácil de coordinar entre las estaciones de trabajo conectadas.

Las diferentes tareas de fabricación seguirán requiriendo diferentes enfoques de agarre. Algunos paneles pueden manipularse con copas individuales grandes, mientras que otros pueden necesitar varias copas más pequeñas distribuidas a lo largo de un marco. Los materiales porosos, curvos o muy flexibles pueden requerir soluciones especializadas o un método de manipulación diferente.

La consideración clave es cómo interactúa el sistema completo con la pieza de trabajo. Se utilizan ventosas grandes para paneles anchos porque pueden proporcionar un agarre controlado de la superficie sin depender completamente de la sujeción de los bordes. Cuando su diseño, ubicación y mantenimiento coinciden con la aplicación, pueden ayudar a los fabricantes a mover materiales amplios con mayor control durante todo el proceso de producción.
